Что такое offset проектора и почему кадр оказывается выше объектива
Проектор, установленный ровно, не обязан направлять центр изображения на высоту объектива. У многих моделей кадр смещён вверх относительно оптической оси. Это свойство называют offset. Его полезно проверить до покупки полки, особенно если её высота уже задана мебелью.
Схема важнее процента
Производители могут по-разному задавать начало отсчёта смещения. Поэтому отдельно взятое значение вроде 100% без рисунка легко понять неверно. Ищите установочную схему, где показаны объектив, нижняя или верхняя граница кадра и размер смещения.

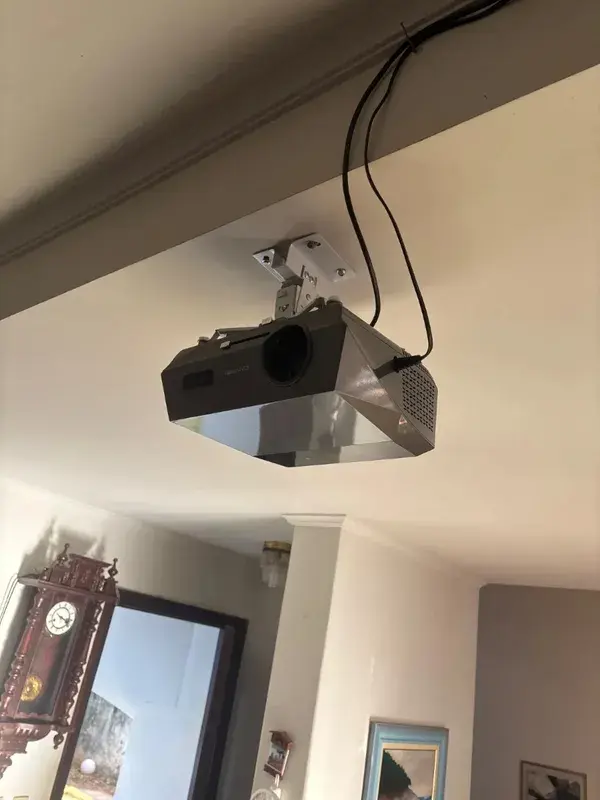

Проверьте, относится ли рисунок к настольной или перевёрнутой потолочной установке. При перевороте направление смещения относительно комнаты меняется. Кроме того, параметры могут зависеть от положения оптического зума.
Как измерить неизвестное смещение
Поставьте проектор на устойчивую горизонтальную поверхность напротив ровной стены. Отключите автоматическую и ручную коррекцию геометрии, если меню это позволяет. Выведите прямоугольную тестовую картинку.
Измерьте высоту центра объектива над полом и высоту нижней границы изображения. Разница покажет смещение для конкретной установки. Одновременно запишите ширину кадра и расстояние до стены: без них измерение сложно применить к другому размеру экрана.
Не смотрите в работающий объектив и не перекрывайте его рулеткой. Измерения рядом с устройством выполняйте так, чтобы не попадать в световой поток.
Пример планирования полки
Допустим, нужная нижняя граница кадра находится на высоте 70 см. По схеме выбранной модели при этой диагонали изображение начинается на 10 см выше центра объектива. Тогда ориентир для центра линзы — 60 см, а высота самой полки будет ещё меньше на расстояние от основания корпуса до линзы.
Это условный пример расчёта, а не характеристика всех проекторов. При потолочном размещении используйте соответствующую схему производителя.
Когда требуется другое решение
Если мебель ставит объектив заметно выше или ниже нужной точки, рассмотрите другое крепление, размер кадра или модель с подходящей оптикой. Цифровая трапеция может выровнять наклонённую картинку, но не отменяет потерь от сильного перекоса. Лучше обнаружить конфликт на бумаге, чем после установки экрана.
